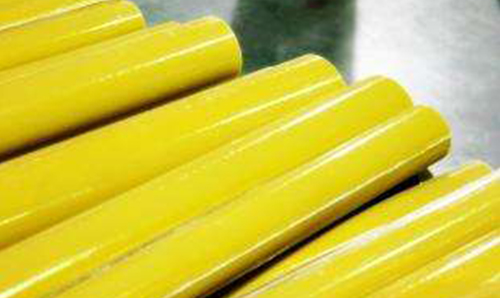

絕緣管材絕緣銅管母線，實質就是利用銅管作導體、外敷絕緣的一種母線產品。與之相應的還有絕緣鋁管母線。在國外被稱之為“管形電纜”。絕緣銅管母線具有大電流，目前最高可以達到12000A、高機械強度、良好的絕緣、適用范圍廣等特性，所以被越來越多的客戶認可和接受。

全絕緣屏蔽管母線采用空芯的銅管作為導體，銅管的外表有導熱絕緣層、均壓屏蔽層、絕緣防水層、接地屏蔽層、外絕緣保護管層，以及抗紫外線的絕緣三色護套外保護層構成，主絕緣采用聚四氟乙烯材料，均壓層(屏敝層)采用編織銅網，絕緣護套采用聚烯烴高聚物材料。全絕緣屏蔽管母線的結構有些像電纜外層結構，母線在密封絕緣的環境中安全可靠的運行。

焊接工藝與措施：焊工必須持證上崗，現場每種管型母線焊接試驗樣品均須經過試驗，試驗合格后進行管型母線正式焊接。計算各管型母線段焊口的數量和位置，保證焊接后每相管型母線的各管型母線段的焊縫位置保持一致，A、B、C三相管型母線的焊縫位置搭配合理。

焊接工作開始前，需先將管型母線支撐架放置好，支架中心為同一水平直線（用水平儀找平）。中心偏移不大于0.5mm，以保證焊接時兩段管型母線位于同一軸線上，對口間隙應在2~3mm范圍內，以保證焊接接頭的焊接質量。管型母線焊縫均呈圓弧形，焊縫光滑，無毛刺或凹凸不平之處。

管型母線就位后，檢查所有金具齊全完好，安裝位置、方向正確，彈性銷全部穿上，每段管型母線在中間一點固定，應平直無扭曲變形，且表面光滑。每段管型母線保持水平，同相管型母線保持在同一直線上，各相管型母線處于同一水平面內，檢查相間距離及對地距離符合設計要求并滿足規程要求。
