絕緣管材屏蔽管母線采用空芯的銅管作為導體，銅管的外表有導熱絕緣層、均壓屏蔽層、絕緣防水層、接地屏蔽層、外絕緣保護管層，以及抗紫外線的絕緣三色護套外保護層構成，主絕緣采用聚四氟乙烯材料，均壓層(屏敝層)采用編織銅網，絕緣護套采用聚烯烴高聚物材料。全絕緣屏蔽管母線的結構有些像電纜外層結構，母線在密封絕緣的環境中安全可靠的運行。

載流量大，集膚效應低、功率損失小絕緣銅管母線為空心導體，表面積大，導體表面電流密度分布均勻，集膚效應系數低，相對于多片矩形導體，在相同的載流量下，高壓絕緣管型母線的交流電阻小，因而母線的功率損失小。散熱條件好、溫升低：高壓絕緣管型母線為空心導體，母線內徑風道能自然絕緣銅管母線在新建工程中的應用形成熱空氣對流，因而散熱條件較好。

截面系數大，機械強度高：由于導體采用管形，其截面系數大，機械強度高，可采用大跨距布置，同時減少母線支撐件的數量。在50k A短路電流情況下，Φ100×5mm銅管母線懸空跨距達9米，利用母線托架支撐，母線跨距可達到13米。電氣絕緣性能強：高壓絕緣管型母線采用密封屏蔽絕緣方式，外殼接地電位為零。這種帶屏蔽的絕緣管型母線電場分布均勻，電氣絕緣性能強，耐惡劣氣候性能好。

抗震能力強、安裝簡化：可以直接將高壓絕緣管型母線固定在鋼結構架上或混凝土支架上，可取消穿墻套和支柱絕緣子，具有較強的抗震能力。母線架構簡明、布置清晰、安裝方便、實現免維護運行。絕緣材料耐熱、耐老化、絕緣性能高：高壓絕緣管型母線主絕緣材料采用聚四氟乙烯，可在-250℃~+340℃中工作，有優良的電氣性能和化學穩定性，介質損耗小、阻燃、耐老化、使用壽命≥30年。

不受環境干擾，可靠性高，維護工作量?。焊邏航^緣管型母線是包覆封閉絕緣的，內部無凝露產生，且消除了外界潮氣、灰塵等因素的影響，具有高度的可靠性。高壓絕緣管型母線采用單機密封屏蔽絕緣，接地可靠，可徹底避免一切短路故障，具有較高的可靠性，而且檢修維護量小。

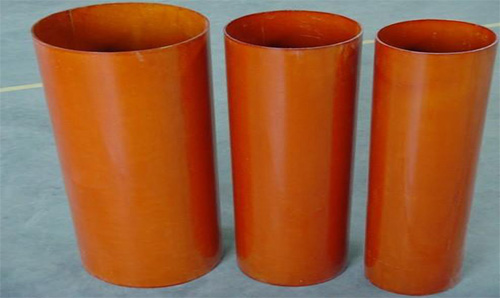

絕緣管材
